Выбор сечения кабеля: как правильно подобрать сечение электрокабеля
Правильный выбор сечения кабеля — это основа надежной и безопасной электропроводки. От того, насколько грамотно вы подберёте сечение, зависит эффективность передачи электроэнергии, а также срок службы кабеля и безопасность вашего дома или предприятия. В этой статье вы узнаете, как правильно подобрать сечение кабеля, какие факторы следует учитывать и получите наглядные справочные таблицы для расчёта электрокабеля с медными и алюминиевыми жилами.

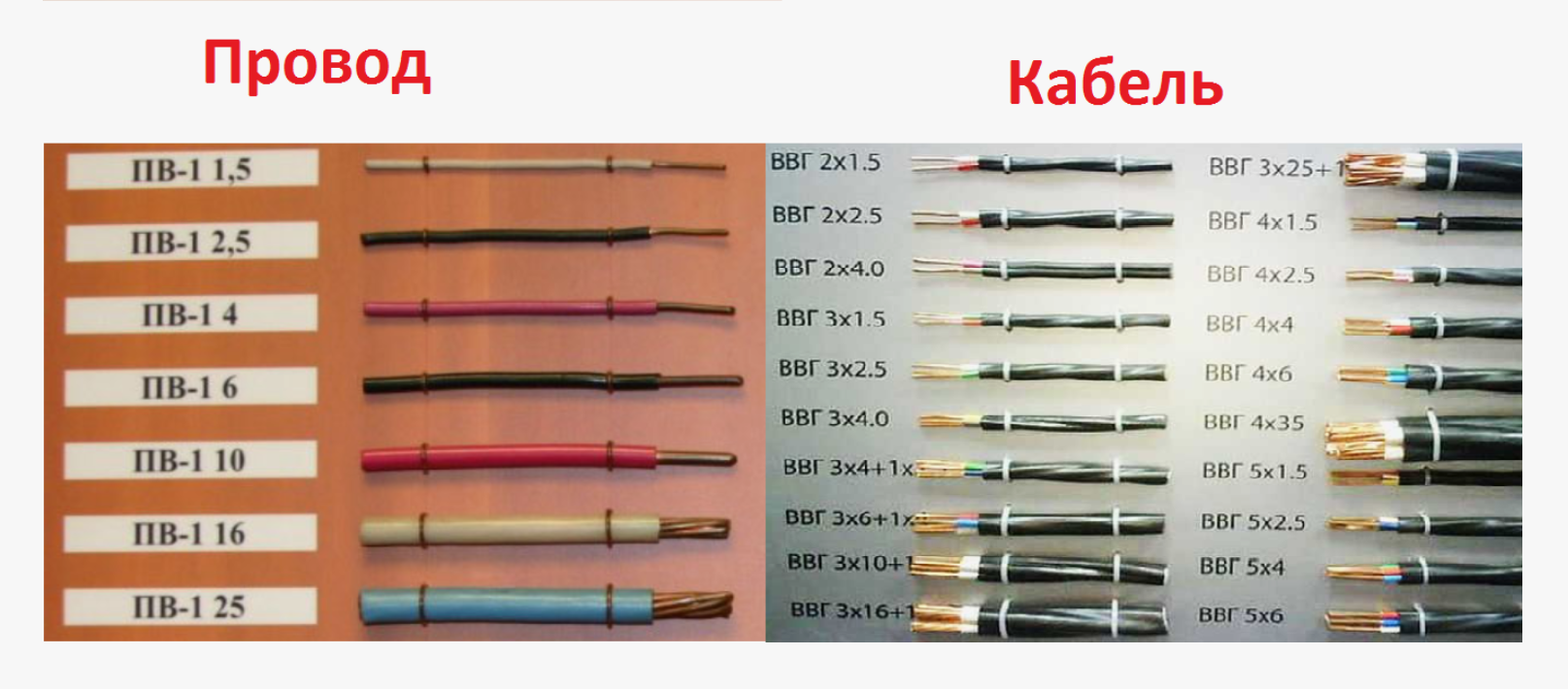

Почему важно правильно выбирать сечение кабеля?
Неправильно подобранное сечение кабеля может привести к перегреву, повреждению изоляции и даже пожару. Слишком тонкий кабель не сможет выдержать нагрузку, а слишком толстый — приведет к ненужным затратам и усложнению монтажа. Основной критерий — номинальный ток, который должен соответствовать планируемой нагрузке, а также особенности материала и условия прокладки.
Основные факторы для выбора сечения кабеля
1. Номинальный ток и мощность нагрузки
Для определения нужного сечения важно знать, какой ток будет проходить по кабелю и какую мощность будут потреблять подключенные устройства. Обычно рассчитывают по формуле:
I = P / (U × cosφ), где
I — ток (А),
P — мощность (Вт),
U — напряжение (В),
cosφ — коэффициент мощности.
Медные жилы обладают лучшей проводимостью, что позволяет использовать кабели меньшего сечения при той же нагрузке.
Алюминиевые жилы дешевле, но требуют увеличения сечения примерно на 1,5 раза по сравнению с медью.
3. Условия прокладки кабеля
Открытая прокладка обеспечивает хорошее охлаждение кабеля, что позволяет использовать сечение, близкое к минимально допустимому.
Прокладка в трубе или в пучке уменьшает теплоотдачу, и для предотвращения перегрева рекомендуется увеличивать сечение кабеля.
Таблица выбора сечения кабеля для медных и алюминиевых жил (проложенные открыто)
| Сечение (мм²) | Ток, медь (А) | Мощность, медь (кВт) | Ток, алюминий (А) | Мощность, алюминий (кВт) |
|---|---|---|---|---|
| 0,5 | 11 | 2,4 | — | — |
| 0,75 | 15 | 3,3 | — | — |
| 1 | 17 | 3,7 | 6,4 | — |
| 1,5 | 23 | 5 | 8,7 | — |
| 2 | 26 | 5,7 | 21 | 4,6 |
| 2,5 | 30 | 6,6 | 24 | 5,2 |
| 4 | 41 | 9 | 32 | 7 |
| 5 | 50 | 11 | 39 | 8,5 |
| 10 | 80 | 17 | 60 | 13 |
| 16 | 100 | 22 | 75 | 16 |
| 25 | 140 | 30 | 105 | 23 |
| 35 | 170 | 37 | 130 | 28 |
Таблица выбора сечения кабеля для медных и алюминиевых жил (проложенные в трубе)
| Сечение (мм²) | Ток, медь (А) | Мощность, медь (кВт) | Ток, алюминий (А) | Мощность, алюминий (кВт) |
|---|---|---|---|---|
| 1 | 14 | 3 | 5,3 | — |
| 1,5 | 15 | 3,3 | 5,7 | — |
| 2 | 19 | 4,1 | 14 | 3 |
| 2,5 | 21 | 4,6 | 16 | 3,5 |
| 4 | 27 | 5,9 | 21 | 4,6 |
| 5 | 34 | 7,4 | 26 | 5,7 |
| 10 | 50 | 11 | 38 | 8,3 |
| 16 | 80 | 17 | 55 | 12 |
| 25 | 100 | 22 | 65 | 14 |
| 35 | 135 | 29 | 75 | 16 |
Советы по правильному подбору сечения кабеля
Всегда берите кабель с запасом по сечению — это повысит надежность и долговечность электропроводки.
Учитывайте не только номинальный ток, но и пусковые токи (например, у электродвигателей), которые могут быть значительно выше.
При наличии нескольких кабелей в пучке или трубе учитывайте, что общий тепловой эффект может потребовать увеличения сечения.
Используйте кабели с соответствующей изоляцией и маркой, подходящей для ваших условий эксплуатации.
При монтаже соблюдайте все требования ПУЭ (Правил устройства электроустановок).
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать алюминиевый кабель вместо медного?
Ответ: Да, можно, но сечение алюминиевого кабеля должно быть больше, чтобы компенсировать его меньшую проводимость.
Вопрос: Какой кабель выбрать для электроплиты или бойлера?
Ответ: Для мощных бытовых приборов обычно используют кабели с сечением от 4 мм² и выше, в зависимости от мощности.
Вопрос: Как проверить, подходит ли кабель по сечению?
Ответ: Сравните номинальный ток нагрузки с допустимым током кабеля из таблиц, учитывая условия прокладки и материал жилы.
Заключение
Выбор сечения кабеля — это важный этап проектирования электропроводки. Учитывайте номинальный ток, материал жилы, условия прокладки и используйте проверенные справочные таблицы для подбора оптимального сечения. Такой подход обеспечит безопасность, надежность и долговечность вашей электросети.
